À quoi sert un transformateur solaire dans les projets d’énergies renouvelables ?

Dans le monde en pleine expansion de l’énergie renouvelable, l’infrastructure sous-jacente aux installations solaires est tout aussi importante que les panneaux eux-mêmes. Un transformateur pour énergie solaire joue un rôle fondamental pour rendre l’électricité produite par l’énergie solaire utilisable, compatible avec le réseau électrique et correctement distribuée en toute sécurité dans les projets industriels et à grande échelle pour les services publics. Sans ce composant essentiel, la production électrique brute des systèmes photovoltaïques resterait incompatible avec le réseau électrique général et les équipements situés en aval.

Comprendre précisément ce qu’est un transformateur pour énergie solaire est utilisé pour nécessiter un examen plus approfondi de la façon dont les projets d’énergie solaire sont conçus, de la génération à la consommation. Ces transformateurs ne sont pas des composants électriques génériques : ils sont spécifiquement conçus et optimisés pour gérer les caractéristiques électriques uniques de la production photovoltaïque solaire, notamment les profils de charge variables, les exigences de conversion courant continu/courant alternatif (CC/CA) et la distorsion harmonique que les onduleurs introduisent dans le flux d’énergie. Cet article examine leurs fonctions, leurs applications et leur valeur dans les projets d’énergies renouvelables.

Fonction principale d’un transformateur solaire dans les systèmes photovoltaïques

Élévation de tension pour la connexion au réseau

Est la transformation de tension — plus précisément l’élévation de la tension alternative relativement faible produite par les onduleurs solaires jusqu’aux niveaux de tension beaucoup plus élevés requis pour la transmission et l’interconnexion au réseau. Les onduleurs délivrent typiquement une tension comprise entre 270 V et 800 V, tandis que les réseaux de transmission fonctionnent à 10 kV, 35 kV ou même à des niveaux supérieurs. Le transformateur pour énergie solaire transformateur solaire transformateur pour énergie solaire comble cet écart significatif, permettant à l’énergie produite par une centrale solaire de voyager efficacement sur de longues distances sans pertes excessives.

Cette fonction d’élévation de tension ne consiste pas simplement à augmenter les valeurs affichées sur un voltmètre. Elle détermine fondamentalement la viabilité commerciale d’un projet solaire. La transmission d’énergie à basse tension sur de longues distances entraîne des pertes résistives considérables, rendant le projet économiquement non viable. Un transformateur pour énergie solaire élimine ce goulot d’étranglement en convertissant la sortie aux niveaux de tension compatibles avec le réseau avant le début de la transmission.

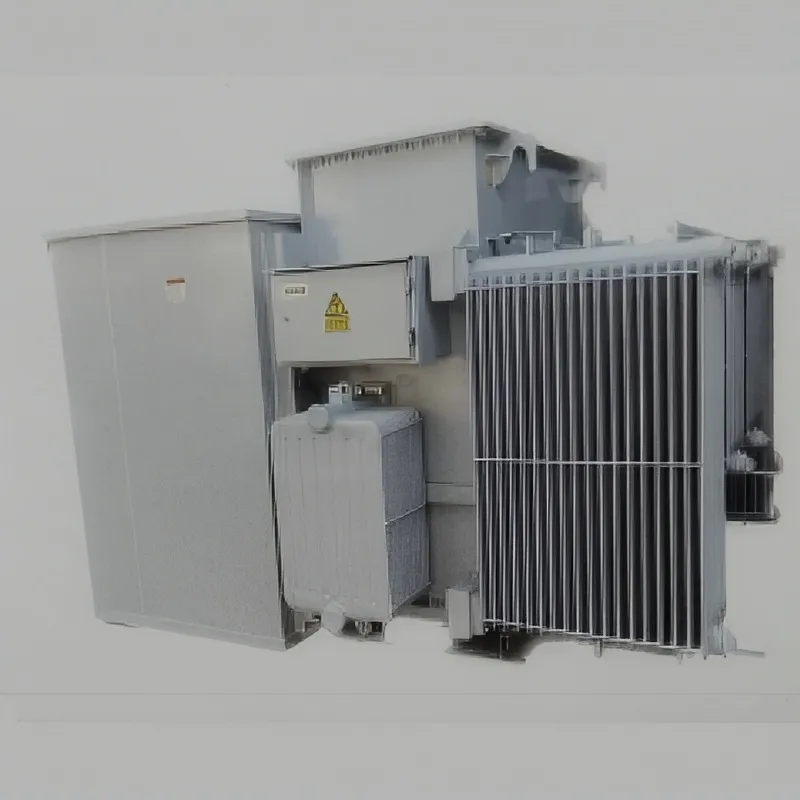

Dans les parcs solaires de grande puissance, plusieurs stations d’onduleurs sont chacune reliées à un transformateur sur socle ou à un transformateur sec dédié transformateur pour énergie solaire avant que la puissance combinée n’atteigne la sous-station centrale. Cette architecture distribuée garantit l’efficacité, la modularité et l’isolement des défauts sur l’ensemble de l’installation de production.

Isolation électrique et sécurité

Outre la conversion de tension, un transformateur pour énergie solaire assure une isolation galvanique entre le côté de la génération solaire et le réseau. Cette isolation constitue une exigence critique en matière de sécurité dans la plupart des normes mondiales de raccordement au réseau. Elle empêche la propagation des courants de défaut entre la prise de terre du champ photovoltaïque et le réseau public, protégeant ainsi aussi bien le personnel que les équipements contre des événements électriques potentiellement dangereux.

L’isolation réduit également le risque d’injection de courant continu (CC) dans le réseau alternatif (CA), un phénomène susceptible de provoquer des dysfonctionnements sur d’autres équipements connectés et de violer les règles techniques du réseau. En intégrant cette fonction d’isolation, le transformateur pour énergie solaire agit à la fois comme interface électrique et réglementaire, garantissant que l’installation solaire respecte les normes de raccordement établies par les gestionnaires de réseau et les autorités nationales de régulation énergétique.

Adaptations de conception qui rendent le transformateur pour système solaire unique

Gestion de la distorsion harmonique provenant des onduleurs

Un transformateur de distribution conventionnel n’est pas optimisé pour les caractéristiques de sortie des onduleurs solaires modernes. Les onduleurs produisent du courant alternatif grâce à un processus de commutation qui introduit des courants harmoniques — des déformations par rapport à la forme d’onde sinusoïdale idéale. Un transformateur pour énergie solaire est conçu avec une cote K supérieure et des configurations spécifiques d’enroulements, telles que des couplages triangle-triangle ou triangle-étoile, afin de gérer ces harmoniques et d’en minimiser l’impact sur le chauffage du noyau du transformateur ainsi que sur les équipements en aval.

Ne pas tenir compte des harmoniques entraîne une dégradation accélérée de l’isolation, des pertes à vide accrues et une défaillance prématurée du transformateur. La conception d’un transformateur pour énergie solaire spécifiquement conçu anticipe cet environnement électrique, en utilisant des matériaux et des géométries d’enroulement permettant une répartition plus efficace de la chaleur induite par les harmoniques et assurant le maintien de l’efficacité tout au long de la durée de vie opérationnelle du projet, soit de 25 à 30 ans.

Cette attention portée à la conception se traduit directement par des coûts inférieurs sur l’ensemble du cycle de vie pour les propriétaires de projets. Un transformateur pour énergie solaire qui résiste aux dommages harmoniques nécessite moins d’entretien fréquent, présente un temps moyen entre pannes plus long et soutient les garanties de rendement énergétique que les investisseurs et les acheteurs d’énergie attendent des investissements renouvelables à l’échelle industrielle.

Performance thermique sous charges solaires variables

La production solaire est par nature intermittente. La puissance produite varie en fonction de l’intensité lumineuse, de la couverture nuageuse et de l’heure de la journée, ce qui génère un profil de charge oscillant quotidiennement entre zéro pendant la nuit et la pleine capacité au moment de l’irradiance maximale. Ce cyclage thermique quotidien exerce une contrainte inhabituelle sur l’isolation et les systèmes de refroidissement du transformateur. Un transformateur pour énergie solaire bien conçu intègre des mécanismes de refroidissement améliorés — qu’il s’agisse de ONAN (huile naturelle, air naturel), de ONAF (huile naturelle, air forcé) ou de type sec avec air forcé — afin de supporter ces fluctuations thermiques continues sans dégradation.

Systèmes d’isolation d’un transformateur pour énergie solaire sont généralement classés pour des classes thermiques supérieures, et la conception des enroulements tient compte des augmentations de température aux points chauds qui se produisent lors des montées rapides de charge pendant les heures matinales. Ces choix techniques découlent directement des réalités opérationnelles de la production d’énergie solaire, et non des hypothèses de charge stable intégrées dans les conceptions standard des transformateurs de distribution.

Scénarios d’application dans les projets d’énergies renouvelables

Centrales solaires et fermes photovoltaïques à grande échelle

Apparaît typiquement à deux niveaux de l’architecture électrique. Le premier est au niveau du groupe combiné-onduleur, où des transformateurs élévateurs plus petits sont connectés directement aux blocs d’onduleurs individuels, élevant leur sortie de basse tension à moyenne tension. Le second est au niveau de la sous-station principale, où un transformateur de puissance important élève la moyenne tension agrégée jusqu’à la haute tension requise pour la connexion au réseau de transport. transformateur pour énergie solaire transformateur photovoltaïque

Transformateur photovoltaïque transformateur pour énergie solaire doit être parfaitement aligné avec les caractéristiques de sortie de l’onduleur, les exigences du gestionnaire du réseau concernant la connexion au réseau et les conditions environnementales du site. Par exemple, les installations en extérieur dans les régions désertiques nécessitent des transformateurs dotés d’une résistance renforcée aux rayons UV, d’un indice de protection contre la poussière élevé et de la capacité à fonctionner efficacement à des températures ambiante élevées.

Les projets à grande échelle destinés aux services publics exigent également une très haute fiabilité, car les temps d’arrêt se traduisent directement par des pertes de revenus. Un transformateur pour énergie solaire qui tombe en panne pendant les heures de production maximale peut coûter aux propriétaires du projet des milliers de dollars par heure en ventes d’électricité manquées et peut éventuellement déclencher des pénalités contractuelles prévues dans les accords d’achat d’énergie.

Solaire distribué et installations commerciales sur toiture

Bien que les centrales à grande échelle attirent le plus d’attention, les applications solaires distribuées s’appuient également fortement sur le transformateur pour énergie solaire les systèmes solaires commerciaux et industriels installés sur les toits sont souvent raccordés aux réseaux de distribution moyenne tension, ce qui nécessite des transformateurs élévateurs compacts et peu bruyants pouvant être installés dans des espaces intérieurs restreints ou dans des enceintes posées au sol sur les sites commerciaux.

Les conceptions à sec transformateur pour énergie solaire sont particulièrement populaires dans ces applications, car elles éliminent les risques d’incendie associés aux transformateurs remplis d’huile, ce qui les rend adaptés à l’installation à l’intérieur des bâtiments, des structures de stationnement et des aménagements commerciaux urbains. Leur moindre impact environnemental et leurs besoins réduits en maintenance s’inscrivent parfaitement dans les engagements de durabilité des entreprises qui hébergent des installations solaires sur toiture.

Petits systèmes commerciaux, les transformateur pour énergie solaire peut être intégré directement dans un groupe compact onduleur-transformateur, simplifiant ainsi l’installation et réduisant les travaux de génie civil requis pour la mise en service. Cette tendance à l’intégration reflète la dynamique plus large vers des solutions modulaires « prêt-à-brancher » pour les énergies renouvelables, qui peuvent être déployées plus rapidement et à moindre coût.

Intégration avec le stockage d’énergie et les systèmes hybrides d’énergies renouvelables

Prise en charge de l’intégration du stockage d’énergie par batteries

Les projets solaires modernes incluent de plus en plus des systèmes de stockage d’énergie par batteries (SSEB), qui permettent aux exploitants de stocker l’énergie excédentaire produite et de la restituer pendant les périodes de pointe ou lors d’événements affectant la stabilité du réseau. Le transformateur pour énergie solaire dans ces configurations hybrides doit supporter un flux de puissance bidirectionnel, car l’énergie stockée circule à nouveau à travers le transformateur, depuis le système de batteries vers le réseau, lorsque cela est nécessaire. Cette exigence bidirectionnelle influence les choix de conception du transformateur, notamment en ce qui concerne les pertes à vide, les caractéristiques du commutateur sous charge et la coordination des relais de protection.

Les projets combinant la production solaire et le stockage par batteries représentent une part croissante des nouveaux développements en énergies renouvelables à l’échelle mondiale. Le transformateur pour énergie solaire se situe au cœur de ces systèmes hybrides, reliant les champs de batteries à couplage continu (DC) ou alternatif (AC) à la sortie de l’onduleur et au point de raccordement au réseau. Sa capacité à gérer simultanément le profil de production solaire et le profil de décharge du stockage constitue un critère d’ingénierie essentiel lors de la conception du projet.

Compatibilité avec l’énergie éolienne et d’autres sources renouvelables

Les parcs énergétiques renouvelables hybrides combinant la production photovoltaïque solaire et des éoliennes ajoutent une couche de complexité supplémentaire au choix du transformateur. Dans ces configurations, le transformateur pour énergie solaire doit parfois intégrer la puissance alternative combinée provenant à la fois des onduleurs solaires et des générateurs d’éoliennes, chacun présentant des caractéristiques légèrement différentes en termes de tension et de fréquence. Une spécification rigoureuse du transformateur garantit que les deux types de production peuvent alimenter le réseau simultanément, sans conflit.

Le déploiement croissant de parcs hybrides d'énergies renouvelables dans des régions disposant de ressources solaires et éoliennes complémentaires rend le rôle du transformateur pour énergie solaire encore plus stratégiquement significatif. Les développeurs de projets et les équipes d'ingénierie doivent tenir compte du spectre harmonique combiné, des profils de charge simultanés et des exigences de coordination des protections entre tous les actifs de production lors de la spécification des paramètres des transformateurs pour les centrales hybrides.

Facteurs clés dans le choix du transformateur adapté pour l'énergie solaire

Puissance nominale, impédance et optimisation des pertes

Choix de la puissance nominale appropriée pour un transformateur pour énergie solaire nécessite un alignement précis avec la plaque signalétique de sortie de l'onduleur, les conditions prévues de puissance crête générée et tout plan d'extension futur. Un dimensionnement excessif réduit le rendement pendant le fonctionnement normal à charge partielle, tandis qu'un dimensionnement insuffisant engendre des contraintes thermiques et risque de provoquer une défaillance prématurée pendant les périodes de puissance crête générée. Les niveaux d'impédance doivent également être coordonnés avec les réglages des relais de protection utilisés dans la sous-station afin d'assurer un comportement correct du courant de défaut lors des perturbations du réseau.

L'optimisation des pertes constitue un facteur financièrement significatif. Les pertes à vide d'un transformateur pour énergie solaire se produisent en continu dès que le transformateur est sous tension, même lorsque la puissance générée est nulle. Sur une durée de vie projetée de 25 ans, ces pertes s'accumulent pour former un coût mesurable. La spécification de matériaux à faibles pertes pour le noyau, tels que les métaux amorphes ou les aciers électriques à grains orientés, peut sensiblement améliorer le rendement énergétique du projet et sa rentabilité financière.

Exigences environnementales et spécifiques au site

L'environnement d'installation influence fortement le choix de transformateur pour énergie solaire conception. Les sites côtiers sont exposés à des risques de corrosion dus à l'air chargé de sel, ce qui exige des enveloppes spécialisées, des revêtements résistants à la corrosion et des boîtiers de raccordement étanches. Les sites en haute altitude connaissent une densité d'air réduite, ce qui affecte l'efficacité du refroidissement des conceptions refroidies à l'air. Les environnements désertiques impliquent des écarts extrêmes de température, des vents transportant du sable et un rayonnement UV intense, tous devant être pris en compte par le choix approprié du degré de protection des enveloppes et des matériaux.

Les exigences liées aux zones sismiques constituent une autre considération environnementale, notamment pour les projets solaires situés dans des régions sujettes à une activité sismique importante. Un transformateur pour énergie solaire installé dans de tels endroits doit satisfaire aux normes applicables en matière de qualification sismique afin de garantir son bon fonctionnement et son intégrité structurelle après un événement sismique, protégeant ainsi à la fois le personnel et le flux de revenus continu du projet.

FAQ

À quelle tension un transformateur photovoltaïque élève-t-il généralement la puissance ?

La tension de sortie dépend des exigences de raccordement au réseau du projet, mais une transformateur pour énergie solaire élève le plus couramment les tensions au niveau des onduleurs, situées dans la plage de 270 V à 800 V, jusqu’à des niveaux de tension moyenne tels que 10 kV, 20 kV ou 35 kV pour la distribution locale, ou encore jusqu’à des niveaux de haute tension tels que 110 kV ou 220 kV pour la connexion au réseau de transport dans de grandes centrales à échelle industrielle.

Un transformateur de distribution standard peut-il être utilisé à la place d’un transformateur solaire ?

Bien qu’un transformateur de distribution standard puisse fonctionner à un niveau élémentaire, il n’est pas optimisé pour les harmoniques, les cycles de charge variables et les exigences de circulation bidirectionnelle inhérents aux systèmes photovoltaïques solaires. L’utilisation d’un transformateur spécifiquement conçu transformateur pour énergie solaire garantit de meilleures performances thermiques, une durée de vie plus longue, des pertes inférieures sur l’ensemble du cycle de vie et la conformité aux normes spécifiques de raccordement au réseau applicables aux projets d’énergies renouvelables.

Quelle est la durée de vie typique d’un transformateur solaire ?

Un transformateur solaire correctement dimensionné et convenablement entretenu transformateur pour énergie solaire est conçu pour correspondre à la durée de vie opérationnelle du projet solaire, qui est généralement de 25 à 30 ans. L’atteinte de cette durée de vie nécessite une spécification initiale correcte en fonction de l’environnement harmonique et du profil de charge, une surveillance régulière de l’état de l’huile et des températures des enroulements dans les transformateurs à huile, ainsi qu’une intervention rapide en cas d’anomalies détectées par les systèmes de protection et de surveillance sur site.

Quel type de transformateur solaire est préférable pour les projets solaires : sec ou à huile ?

Le choix entre un transformateur sec et un transformateur à huile dépend de facteurs spécifiques au site. Les transformateurs secs transformateur pour énergie solaire sont privilégiés pour les installations en intérieur, les environnements urbains et les lieux où le risque d’incendie est une préoccupation, car ils éliminent les dangers liés à l’huile. Les transformateurs à huile offrent une efficacité supérieure et une meilleure capacité de refroidissement pour les grandes installations extérieures à l’échelle industrielle. Les deux types peuvent être conçus pour répondre aux exigences de performance des projets modernes d’énergie solaire, à condition d’être correctement spécifiés en fonction de l’application.
