Comment un transformateur solaire soutient-il les systèmes de distribution d’énergie ?

La croissance rapide des infrastructures d’énergies renouvelables a placé le transformateur pour énergie solaire au cœur des systèmes modernes de distribution d’énergie. À mesure que les installations solaires passent des panneaux photovoltaïques sur toiture aux centrales électriques à échelle industrielle, la nécessité de convertir, réguler et distribuer efficacement l’électricité produite devient critique. Sans un transformateur spécifiquement conçu pour les environnements photovoltaïques, même le dispositif solaire le plus avancé ne peut pas livrer sa production de manière fiable au réseau ou aux utilisateurs finaux.

Comprendre comment une transformateur pour énergie solaire la prise en charge des systèmes de distribution d'énergie exige d'examiner à la fois sa fonction technique et son rôle au sein de la chaîne globale de fourniture d'électricité. Cet article explore le mécanisme, les considérations de conception, les scénarios d'application et les avantages opérationnels qui font du transformateur solaire un composant indispensable dans les projets d'énergie renouvelable, quelle que soit leur échelle. Que vous soyez ingénieur concevant une nouvelle centrale solaire ou gestionnaire d'installations évaluant des solutions raccordées au réseau, ce guide fournit les détails décisionnels dont vous avez besoin.

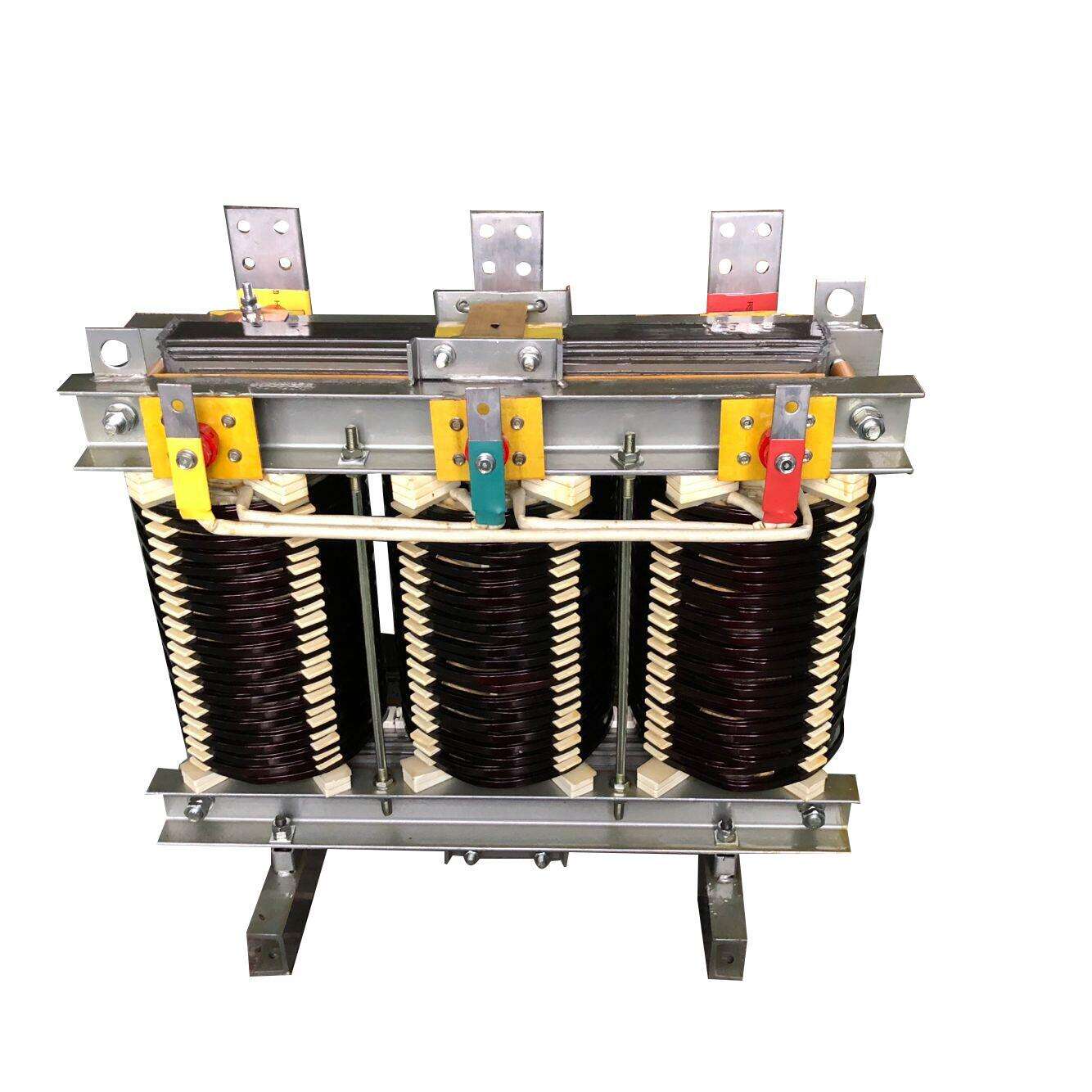

La fonction principale d'un transformateur solaire dans la distribution d'énergie

Conversion de tension pour la compatibilité avec le réseau

Un transformateur pour énergie solaire remplit la tâche fondamentale d’élever ou d’abaisser les niveaux de tension afin de les adapter aux exigences du réseau de réception ou de la charge. Les panneaux solaires génèrent généralement un courant continu à des tensions relativement faibles, que les onduleurs convertissent ensuite en courant alternatif. Toutefois, cette sortie en courant alternatif se situe souvent à un niveau de tension inadapté pour une connexion directe aux réseaux de distribution moyenne ou haute tension. Le transformateur pour énergie solaire comble cet écart en élevant la tension au niveau de transmission approprié, ce qui réduit les pertes d’énergie sur de longues distances.

Dans les installations à grande échelle, le processus d’élévation de tension est particulièrement critique. Un transformateur solaire dans une grande centrale photovoltaïque peut recevoir la sortie de l’onduleur à 0,4 kV et l’élever à 35 kV ou plus, permettant ainsi à l’électricité générée de circuler efficacement le long des lignes de distribution avant d’être à nouveau abaissée dans les sous-stations pour la consommation finale. Cette capacité de gestion de la tension est ce qui rend l’énergie solaire à grande échelle économiquement viable et compatible avec le réseau.

La précision de la conversion de tension affecte également la qualité de l’énergie. Un transformateur solaire bien conçu réduit au minimum la distorsion harmonique introduite par la commutation de l’onduleur, garantissant que l’électricité injectée dans le réseau de distribution respecte les normes de qualité requises par les gestionnaires de réseau. Une mauvaise qualité de l’énergie peut provoquer des pannes d’équipements en aval et entraîner des sanctions pour non-conformité à la charge de l’exploitant de la centrale.

Isolation électrique et protection du système

Outre la conversion de tension, un transformateur pour système solaire assure une isolation galvanique entre le champ photovoltaïque et le réseau de distribution. Cette isolation empêche les composantes continues (CC) de pénétrer dans le réseau alternatif (CA), ce qui constitue une exigence technique imposée par la plupart des codes de raccordement au réseau à l’échelle mondiale. En l’absence de cette séparation, des défauts de terre, des courants de fuite et une injection de courant continu pourraient endommager les infrastructures du réseau et présenter de graves risques pour la sécurité.

L’isolation joue également un rôle protecteur en cas de défaut. Si un défaut se produit sur l’un ou l’autre côté du transformateur pour système solaire, le couplage magnétique entre les enroulements limite la propagation du courant de défaut. Cette fonction de confinement réduit le risque de défaillances en cascade au sein du système de distribution, protégeant à la fois l’installation solaire et le réseau électrique plus large contre des dommages sérieux. Les concepteurs de systèmes s’appuient sur cette caractéristique lors du calcul de la coordination des dispositifs de protection des centrales solaires.

Caractéristiques de conception rendant un transformateur pour système solaire adapté aux installations photovoltaïques

Gestion des charges variables et non sinusoïdales

Contrairement aux centrales électriques classiques, qui produisent des formes d’onde alternatives lisses et prévisibles, la production solaire est par nature variable. La couverture nuageuse, les changements saisonniers et les cycles quotidiens d’irradiance provoquent des fluctuations constantes de la puissance délivrée par un champ photovoltaïque. Un transformateur destiné à la puissance solaire doit être conçu pour supporter cette variabilité sans surchauffer ni subir de dégradation de ses performances. Les matériaux du noyau, les configurations des enroulements et les systèmes de refroidissement sont tous choisis en tenant compte de ce profil de charge intermittent.

Les onduleurs introduisent également des courants harmoniques dans les enroulements du transformateur. Un transformateur de distribution standard n’est pas optimisé pour ce type de charge non sinusoïdale, ce qui peut entraîner une élévation de la température et une défaillance prématurée de l’isolation. Un transformateur dédié à la puissance solaire utilise des systèmes d’isolation renforcés, des conceptions « classe K » ou des enroulements spécialement configurés afin de supporter des courants riches en harmoniques sans compromettre sa fiabilité ni sa durée de service.

Certains modèles intègrent des couches de blindage supplémentaires entre les enroulements primaire et secondaire afin de réduire davantage le transfert d’harmoniques et les interférences électromagnétiques. Cette attention portée à la gestion du bruit électrique est particulièrement importante dans les installations où le transformateur solaire est situé à proximité d’équipements de surveillance ou de communication sensibles sur le site de l’installation.

Gestion thermique et tenue environnementale

Les installations solaires sont fréquemment situées en plein air, exposées à des températures extrêmes (chaleur et froid), à l’humidité, à la poussière et aux rayonnements UV. Le transformateur solaire doit donc être conçu pour fonctionner de manière fiable dans cette gamme de conditions environnementales. Les modèles immergés dans de l’huile offrent d’excellentes performances thermiques et sont couramment utilisés dans les grands projets destinés aux services publics, tandis que les transformateurs secs sont privilégiés dans les installations intérieures ou à espace limité, où la sécurité incendie constitue une priorité.

Les systèmes avancés de gestion thermique, notamment le refroidissement par air forcé ou les échangeurs thermiques huile-eau, permettent à un transformateur solaire de maintenir des températures de fonctionnement sûres, même pendant de longues périodes de forte production. Une conception thermique adéquate prolonge directement la durée de vie opérationnelle du transformateur, ce qui constitue un facteur déterminant, étant donné que les centrales solaires sont conçues pour fonctionner pendant 25 ans ou plus. Spécifier un transformateur doté de marges thermiques suffisantes relève donc d’une décision stratégique de maîtrise des coûts à long terme, et non d’une simple considération technique.

Les classes de protection de l’enceinte, telles que IP54 ou supérieure, protègent les composants internes contre l’intrusion de poussière et la pénétration d’humidité dans les installations en extérieur. Des revêtements résistants à la corrosion sur les surfaces du réservoir et les bornes font partie intégrante des conceptions de transformateurs solaires haut de gamme destinés aux environnements côtiers ou à forte humidité. Ces mesures de protection réduisent la fréquence des interventions de maintenance et diminuent le coût total de possession sur toute la durée de vie opérationnelle de la centrale.

Comment un transformateur solaire s'intègre-t-il au réseau de distribution

Points de connexion et rôles des sous-stations

Au sein d'une centrale solaire, le transformateur solaire est généralement positionné au point de couplage commun, là où la production électrique de la centrale se connecte au réseau public. Dans les installations plus importantes, plusieurs transformateurs unitaires — chacun associé à un groupe d'onduleurs — alimentent un bus collecteur central, qui se connecte ensuite à un transformateur solaire principal élévateur avant d'atteindre le point d'interconnexion au réseau. Cette organisation hiérarchique optimise efficacement le flux d'électricité depuis la génération jusqu'à la distribution.

La configuration des connexions des enroulements du transformateur, généralement en triangle du côté secondaire et en étoile avec neutre du côté primaire, est soigneusement choisie pour maîtriser les courants homopolaires et le comportement lors de défauts à la terre. Ces choix de conception électrique influencent directement la réaction du réseau de distribution face aux défauts, ainsi que les réglages requis des relais de protection. Les ingénieurs doivent coordonner les caractéristiques du transformateur avec la philosophie globale de protection du réseau de distribution afin d’assurer un fonctionnement sûr et fiable.

Les commutateurs de prises, qu’ils soient du type hors charge ou sous charge, sont fréquemment intégrés dans un transformateur photovoltaïque afin de permettre une régulation fine de la tension sans avoir à retirer l’appareil du service. Les commutateurs de prises sous charge sont particulièrement utiles dans les centrales à grande échelle raccordées au réseau, où la tension du réseau peut varier indépendamment de la puissance générée. Le maintien de la tension dans la plage requise constitue une obligation définie par le cahier des charges du réseau, et le commutateur de prises offre aux exploitants de la centrale la souplesse nécessaire pour satisfaire dynamiquement cette exigence.

Fonctionnalités intelligentes de surveillance et de communication avec le réseau

Les unités modernes de transformateurs pour l'énergie solaire sont de plus en plus équipées de systèmes de surveillance intégrés qui fournissent des données en temps réel sur la température, le courant de charge, les rapports de tension et l'état de l'isolation. Ces données sont transmises au système de supervision, de commande et d'acquisition de données de l'installation, permettant aux opérateurs de détecter les défauts naissants avant qu'ils ne provoquent des coupures. Des stratégies de maintenance prédictive fondées sur les données relatives à l'état du transformateur peuvent réduire considérablement les arrêts imprévus et prolonger la durée de vie des équipements.

Les interfaces de communication telles que l’IEC 61850 ou le Modbus RTU permettent au transformateur solaire d’interagir avec les systèmes de gestion du réseau, ce qui rend possibles des fonctions telles que la délestage automatique de charge, la compensation de puissance réactive et le soutien de tension, contribuant ainsi à la stabilité du réseau. À mesure que les réseaux de distribution d’énergie deviennent plus intelligents et plus interconnectés, la capacité d’un transformateur solaire à participer aux boucles de commande au niveau du réseau constitue un critère de spécification de plus en plus important pour les développeurs de projets et les gestionnaires de réseau.

Avantages opérationnels liés à l’utilisation d’un transformateur solaire dédié

Gains d’efficacité et réduction des pertes

Un transformateur pour énergie solaire spécialement conçu pour les applications photovoltaïques présente généralement des pertes à vide inférieures à celles des transformateurs de distribution polyvalents. Comme la production solaire comporte une proportion importante d’heures de fonctionnement à faible charge, notamment en début de matinée, en fin d’après-midi et par temps partiellement nuageux, la réduction des pertes à vide améliore directement le rendement énergétique global de l’installation. Sur une période opérationnelle de 25 ans, ces gains d’efficacité se traduisent par des améliorations significatives des revenus pour les propriétaires du projet.

L'optimisation des pertes en charge est tout aussi importante. Des configurations d'enroulements à haut rendement réduisent le chauffage résistif pendant les heures de production maximale, ce qui permet de maintenir des températures de fonctionnement plus basses et d’allonger encore la durée de vie de l’isolation. L’effet cumulé d’un rendement amélioré, tant à vide qu’en charge, fait d’un transformateur conçu spécifiquement pour l’énergie solaire un investissement financièrement judicieux par rapport à l’utilisation d’alternatives standard non conçues pour les profils de charge photovoltaïques.

Fiabilité et longévité dans les environnements d’énergies renouvelables

Les conditions d'exploitation exigeantes des installations solaires — notamment les cycles thermiques, les contraintes harmoniques et les charges variables — accélèrent l'usure des transformateurs qui n'ont pas été conçus pour cet environnement. Un transformateur pour centrale solaire, conçu selon les normes applicables aux énergies renouvelables, utilise des matériaux diélectriques améliorés, des tôles de noyau robustes et des systèmes de refroidissement surdimensionnés afin de résister à ces contraintes pendant des décennies de fonctionnement. La fiabilité n'est pas seulement un indicateur technique dans ce contexte ; elle détermine directement les recettes de la centrale et la confiance des investisseurs.

Les protocoles d’essais en usine pour un transformateur destiné à la puissance solaire comprennent généralement des essais de routine tels que la mesure de l’impédance, la vérification des pertes à vide et l’essai de tension induite, ainsi que des essais de type couvrant l’élévation de température, la tenue aux surtensions de foudre et la résistance aux courts-circuits. La conformité aux normes internationales telles que l’IEC 60076 et l’IEEE C57 fournit une garantie indépendante que le transformateur fonctionnera conformément aux spécifications dans des conditions réelles tout au long de sa durée de vie prévue.

Les durées de garantie, la disponibilité des pièces détachées et l’assistance technique après-vente constituent des facteurs pratiques de fiabilité que les développeurs de projets évaluent parallèlement aux spécifications techniques. Un transformateur destiné à la puissance solaire bénéficiant d’un soutien robuste après livraison réduit les risques opérationnels pour les propriétaires de centrales, qui dépendent d’une production continue afin de remplir leurs obligations découlant des accords d’achat d’électricité.

FAQ

Quelle est la différence entre un transformateur destiné à la puissance solaire et un transformateur de distribution standard ?

Un transformateur pour énergie solaire est spécifiquement conçu pour gérer la sortie variable et riche en harmoniques des onduleurs photovoltaïques, tandis qu’un transformateur de distribution standard est optimisé pour des charges sinusoïdales en régime permanent. La variante solaire utilise une isolation renforcée, des conceptions à pertes à vide réduites et des fonctionnalités supplémentaires d’atténuation des harmoniques que les modèles standards ne proposent pas. L’utilisation d’un transformateur de distribution conventionnel dans une application solaire peut entraîner une surchauffe, une réduction du rendement et une durée de vie utile raccourcie.

Un transformateur pour énergie solaire peut-il fonctionner aussi bien dans des systèmes solaires connectés au réseau que dans des systèmes hors réseau ?

Oui, un transformateur pour énergie solaire peut être configuré aussi bien pour des applications raccordées au réseau que pour des applications hors réseau, bien que les spécifications diffèrent. Les systèmes raccordés au réseau exigent que le transformateur respecte précisément les paramètres de tension et de fréquence imposés par le gestionnaire du réseau, tandis que les systèmes hors réseau offrent davantage de flexibilité en matière de niveaux de tension, mais requièrent des performances robustes face à des conditions de charge fluctuantes et non contrôlées. La conception du transformateur doit être adaptée à l’architecture du système afin d’assurer un fonctionnement sûr et efficace dans l’un ou l’autre contexte.

Comment le dimensionnement du transformateur affecte-t-il les performances d’une centrale solaire ?

Un transformateur photovoltaïque sous-dimensionné crée un goulot d'étranglement qui limite la quantité de puissance produite par le champ solaire pouvant être transmise, réduisant ainsi le rendement global de l'installation. Un surdimensionnement entraîne des coûts d'investissement inutiles et augmente les pertes à vide pendant les périodes de production partielle. Un dimensionnement approprié tient compte de la capacité de sortie de l'onduleur, des profils de charge prévus, des projets d'extension futurs, ainsi que des marges de surcharge intégrées dans la conception thermique du transformateur. Un dimensionnement précis constitue l'une des décisions d'ingénierie les plus importantes dans la conception d'une centrale solaire.

Quelle maintenance un transformateur photovoltaïque nécessite-t-il dans une installation solaire ?

Les exigences en matière de maintenance varient selon que le transformateur solaire est immergé dans l'huile ou de type sec. Les unités immergées dans l'huile nécessitent des prélèvements et analyses périodiques d'échantillons d'huile afin de détecter l'humidité, les gaz dissous et la tension de claquage diélectrique, ce qui permet de révéler l'apparition de défauts internes. Les unités de type sec nécessitent le nettoyage des chemins de ventilation et l'inspection de l'isolation des enroulements. Les deux types profitent d'une imagerie thermique régulière, de vérifications du couple de serrage des connexions et d'un examen des alertes émises par le système de surveillance afin d'identifier les problèmes avant qu'ils ne s'aggravent jusqu'à provoquer des pannes.
