Comment un régulateur de tension triphasé améliore-t-il la qualité de l’alimentation électrique ?

Dans les systèmes industriels et commerciaux modernes, maintenir des niveaux de tension stables sur les trois phases n’est pas un luxe, mais une exigence opérationnelle fondamentale. Un régulateur de tension en 3 phases joue un rôle central pour garantir que les équipements électriques reçoivent en permanence une alimentation stable, propre et équilibrée. En l’absence d’une régulation adéquate de la tension, les installations sont exposées à une grande variété de problèmes de qualité de l’alimentation électrique, pouvant entraîner des dommages aux équipements, des arrêts de production et une augmentation des coûts énergétiques. Comprendre le fonctionnement de cette technologie et son importance est essentiel pour les ingénieurs, les responsables d’installations et les spécialistes des achats qui dépendent d’une infrastructure électrique fiable.

La relation entre un régulateur de tension en 3 phases et la qualité de l’alimentation électrique est directe et mesurable. Lorsque la tension fluctue, chute, augmente ou devient déséquilibrée entre les phases, les effets en aval se propagent à chaque appareil et système connecté. En corrigeant activement ces écarts, un système bien conçu régulateur de tension en 3 phases protège les équipements sensibles, améliore l'efficacité du système et réduit la charge supportée par les transformateurs et les composants de distribution dans tout le réseau. Cet article examine les mécanismes spécifiques par lesquels ces régulateurs améliorent la qualité de l’énergie électrique et explique pourquoi leur déploiement constitue une décision technique et commerciale judicieuse.

Comprendre la qualité de l’énergie électrique et ses défis fondamentaux

Ce que signifie réellement la qualité de l’énergie électrique dans les systèmes triphasés

La qualité de l’énergie électrique dans un système électrique triphasé désigne le degré auquel la tension et le courant respectent la forme d’onde sinusoïdale idéale, avec la bonne amplitude, la bonne fréquence et un équilibre correct des phases. Lorsque l’un de ces paramètres s’écarte de sa valeur nominale, la qualité de l’énergie électrique se dégrade. Les conséquences ne sont pas purement théoriques : les moteurs chauffent davantage, les systèmes de commande dysfonctionnent et l’énergie est dissipée sous forme de chaleur plutôt que convertie en travail utile.

Dans les systèmes triphasés en particulier, le défi est accru, car tout déséquilibre entre les phases ajoute une couche supplémentaire de contrainte. Une régulateur de tension en 3 phases y remédie en surveillant chaque phase indépendamment et en apportant des corrections en temps réel. Cette approche spécifique à chaque phase est ce qui distingue la régulation triphasée des solutions plus simples monophasées et la rend indispensable dans les environnements industriels.

Les problèmes courants de qualité de l’alimentation électrique comprennent les creux de tension causés par le démarrage de gros moteurs, les surtensions déclenchées par une déconnexion soudaine de charge, les surtensions ou sous-tensions à long terme en régime permanent dues aux variations de l’alimentation fournie par le réseau, ainsi que le déséquilibre de phases résultant d’une répartition inégale des charges. Chacune de ces conditions a une cause première différente, mais une régulateur de tension en 3 phases est conçue pour traiter l’ensemble de ces phénomènes dans un cadre unifié.

Les coûts cachés d’une régulation insuffisante de la tension

Une régulation médiocre de la tension ne s'annonce que rarement par une défaillance spectaculaire. Elle érode plutôt progressivement la durée de vie des équipements, augmente la fréquence des opérations de maintenance et fait discrètement augmenter les factures d’énergie. Les moteurs à induction, par exemple, sont extrêmement sensibles aux déséquilibres de tension. Même un déséquilibre de tension de 2 % peut provoquer une augmentation disproportionnée de la température des enroulements du moteur, accélérant ainsi la dégradation de l’isolation et réduisant la durée de vie utile.

Les charges électroniques sensibles, telles que les variateurs de fréquence, les automates programmables (API) et les instruments de précision, sont tout aussi vulnérables. Ces dispositifs nécessitent une tension d’alimentation strictement régulée pour fonctionner correctement et de façon fiable. Lorsque la tension d’alimentation sort de leur plage d’entrée acceptable, ils s’arrêtent soit pour se protéger, soit fonctionnent dans un mode dégradé qui produit des résultats inexacts et un comportement imprévisible.

Les implications financières vont au-delà des coûts de réparation des équipements. Les arrêts de production, les défauts de qualité causés par l’instabilité du processus et les coûts de main-d’œuvre liés au diagnostic et à la correction des pannes liées à l’alimentation électrique s’accumulent rapidement. Investir dans un régulateur de tension en 3 phases n’est donc pas seulement une mise à niveau technique — c’est une stratégie de gestion des coûts offrant un retour sur investissement mesurable.

Mécanismes fondamentaux améliorant la qualité de l’alimentation électrique

Correction automatique de la tension sur les trois phases

Améliore la qualité de l’alimentation électrique est la correction automatique de la tension. Le régulateur échantillonne en continu la tension de sortie sur chaque phase et compare la valeur mesurée à la consigne. Lorsqu’un écart est détecté, le régulateur active un circuit de correction — généralement constitué d’un commutateur de prises d’autotransformateur, d’un variac entraîné par un moteur servo ou d’une topologie de commutation à l’état solide — afin de ramener la tension de sortie dans la bande de tolérance spécifiée. régulateur de tension en 3 phases régulateur de tension

Ce processus de correction s'effectue en continu, avec un temps de réponse calibré en fonction de la gravité et de la rapidité de l'événement de tension. Les régulateurs électroniques rapides peuvent réagir aux transitoires en quelques millisecondes, ce qui les rend adaptés à la protection de charges très sensibles. Les conceptions électromécaniques offrent une réponse légèrement plus lente, mais assurent une précision extrêmement élevée pour la régulation en régime permanent sur de longues périodes. Le choix de la technologie dépend des exigences de l'application, mais l'objectif fondamental — maintenir une tension de sortie stable — reste identique dans toutes les conceptions.

En maintenant une tension de sortie stable, quelles que soient les fluctuations sur le côté alimentation ou les variations de la charge connectée, le régulateur de tension en 3 phases découple efficacement les équipements sensibles des variations imprévisibles du réseau électrique amont. Ce découplage constitue la source fondamentale des améliorations de la qualité de l'alimentation que les utilisateurs perçoivent.

Équilibrage des phases et son rôle dans la stabilité du système

Au-delà de la correction des niveaux absolus de tension, une qualité élevée régulateur de tension en 3 phases traite également le déséquilibre de phases — une condition dans laquelle l'amplitude de la tension sur une ou plusieurs phases diffère sensiblement de celle des autres phases. Ce déséquilibre est particulièrement fréquent dans les installations comportant de charges monophasées importantes réparties de façon inégale sur les trois phases, ou dans les réseaux publics desservant un mélange de clients monophasés et triphasés.

Lorsque les phases sont déséquilibrées, les moteurs triphasés absorbent des courants inégaux sur chaque phase, ce qui génère des composantes de courant à séquence négative produisant un couple de freinage et une surchauffe au sein des enroulements du moteur. Cela provoque simultanément des dommages mécaniques et thermiques. régulateur de tension en 3 phases régulateur qui régule chaque phase de manière indépendante peut compenser ce déséquilibre au point de livraison, garantissant ainsi que chaque phase fournit la même tension régulée à la charge, quel que soit le degré d'asymétrie de l'alimentation.

L'effet d'entraînement d'un équilibrage efficace des phases s'étend à l'ensemble du réseau de distribution. Les pertes dans les transformateurs sont réduites, les courants dans le conducteur neutre sont minimisés et l'efficacité globale du système électrique s'améliore. Il s'agit d'avantages systémiques qui s'accumulent au fil du temps, contribuant ainsi à la fois à une réduction des coûts d'exploitation et à une prolongation de la durée de vie des infrastructures.

Intégration des régulateurs de tension triphasés au sein des réseaux de distribution

Compatibilité avec les transformateurs et l'architecture de distribution

A régulateur de tension en 3 phases ne fonctionne pas de manière isolée — il fait toujours partie d'une architecture plus vaste de distribution d'énergie. Comprendre comment il s'intègre aux autres composants, en particulier aux transformateurs de distribution, est essentiel pour concevoir une solution de qualité de l'alimentation électrique qui fonctionne efficacement de bout en bout. Les transformateurs et les régulateurs remplissent des fonctions complémentaires : le transformateur élève ou abaisse la tension au niveau approprié pour le réseau de distribution, tandis que le régulateur maintient cette tension dans des tolérances étroites, malgré les variations de charge et les fluctuations de l'alimentation.

Dans de nombreuses installations industrielles, le régulateur de tension en 3 phases est placé du côté secondaire du transformateur principal de distribution, à proximité de la charge qu'il alimente. Ce positionnement lui permet de compenser les chutes de tension le long des câbles d'alimentation, ainsi que les variations de la tension secondaire du transformateur. Dans les installations plus importantes, plusieurs régulateurs peuvent être déployés à différents niveaux de la hiérarchie de distribution afin d'assurer une régulation locale là où elle est le plus nécessaire.

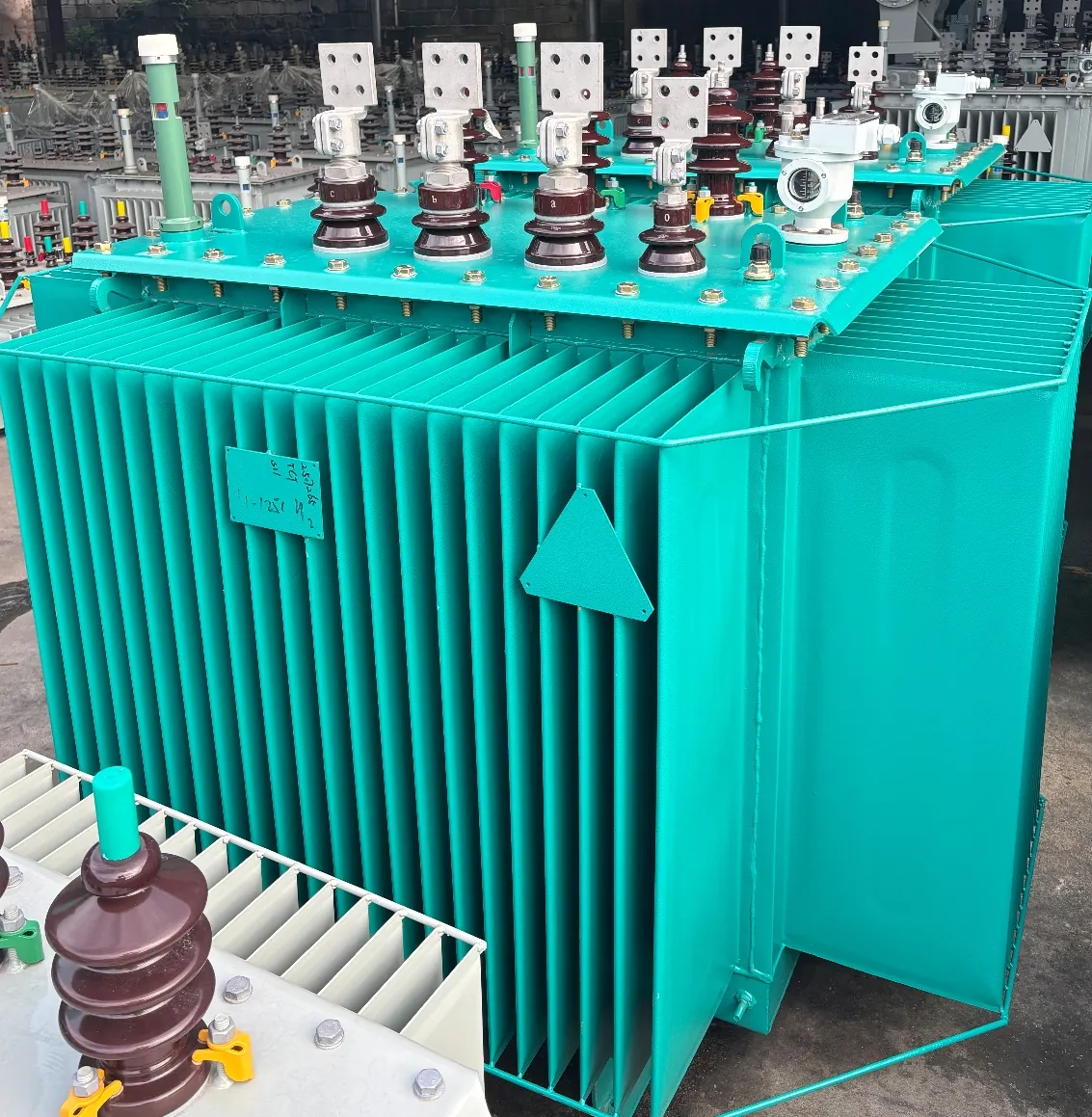

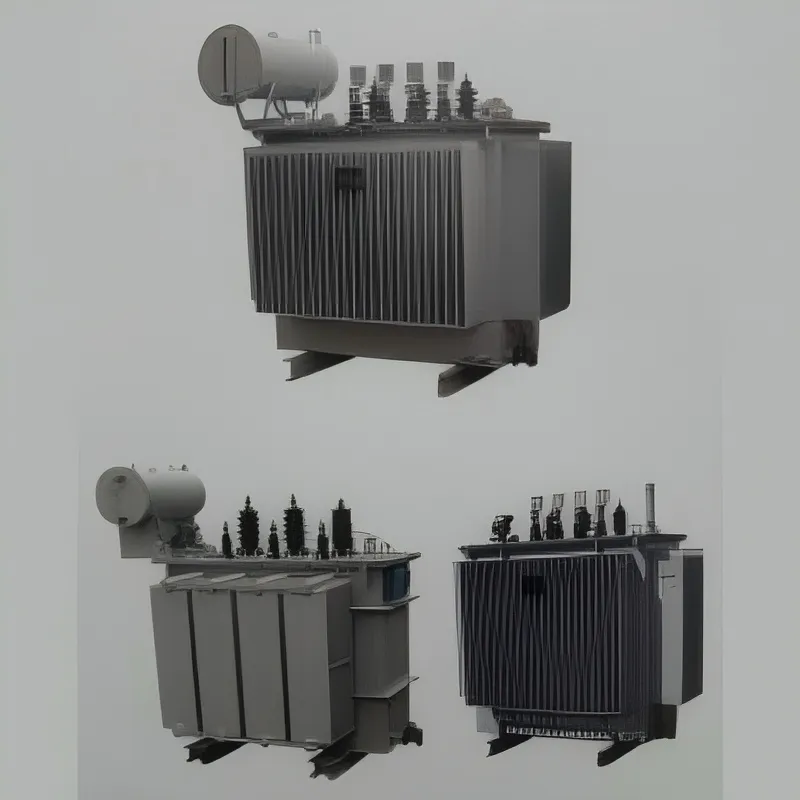

Pour les installations qui fonctionnent régulateur de tension en 3 phases avec des équipements aux côtés de transformateurs de distribution immergés dans l’huile modernes, le système combiné assure à la fois une précision de transformation de tension et une capacité de régulation dynamique. Ce couplage est largement reconnu comme une bonne pratique dans le domaine du génie électrique industriel, car il répond simultanément aux dimensions statique et dynamique de la gestion de la tension.

Sensibilité à la charge et déploiement spécifique à l’application

Toutes les charges ne présentent pas la même sensibilité aux variations de tension, et une stratégie efficace de qualité de l’énergie en tient compte lors de la sélection et du déploiement d’un régulateur de tension en 3 phases . Par exemple, les charges moteur importantes peuvent tolérer des écarts de tension plus larges que les équipements électroniques de précision ou les instruments médicaux. La compréhension du profil de sensibilité des équipements raccordés permet aux ingénieurs de spécifier la bande passante de régulation, la vitesse de réponse et la capacité appropriées pour chaque application.

Dans les centres de données et les installations de télécommunications, la stabilité de la tension est critique, car le matériel serveur et les équipements réseau peuvent connaître des erreurs de données, des arrêts inattendus ou un vieillissement accéléré lorsque la tension d’alimentation est instable. Un régulateur de tension en 3 phases déployé au niveau de l’installation ou au niveau du PDU (unité de distribution d’alimentation) de l’armoire fournit la tension d’entrée stable requise par ces actifs à forte valeur ajoutée. L’investissement dans la régulation à ce niveau est généralement rentabilisé très rapidement grâce à la prévention d’une seule interruption non planifiée.

Dans les environnements industriels dotés de machines-outils à commande numérique (CNC), de robots ou d’équipements de soudage de précision, l’instabilité de la tension se traduit directement par des variations de la qualité des produits. Des erreurs dimensionnelles sur les pièces usinées, des défauts de soudure et un positionnement incohérent des robots sont autant de symptômes pouvant résulter d’une mauvaise régulation de la tension au niveau de la machine. Le déploiement d’un régulateur de tension en 3 phases dédié à ces machines critiques les isole des fluctuations provenant du réseau d’alimentation et contribue directement à la qualité et à la reproductibilité des procédés.

Avantages à long terme et avantages opérationnels

Gains d'efficacité énergétique grâce à des niveaux de tension optimisés

L’un des avantages moins évidents sur le plan intuitif d’un régulateur de tension en 3 phases réside dans sa contribution à l’efficacité énergétique. Lorsque la tension est maintenue au niveau optimal, ou à proximité de ce niveau, pour chaque charge connectée, la consommation d’énergie est minimisée. Les conditions de surtension provoquent un appel excessif de courant réactif par les moteurs et autres charges inductives, augmentant ainsi les pertes et réduisant le facteur de puissance. À l’inverse, les conditions de sous-tension entraînent une augmentation du courant absorbé par ces mêmes charges afin de maintenir leur puissance de sortie, ce qui accroît également les pertes.

En maintenant continuellement la tension au niveau optimal, un régulateur de tension en 3 phases réduit ces courants excessifs ainsi que les pertes associées I²R dans l’ensemble du réseau de distribution. Dans les installations comportant de grandes charges moteur, les économies d’énergie cumulées peuvent être substantielles sur une année. Cela fait du régulateur non seulement un dispositif de qualité de puissance, mais aussi un outil actif de gestion énergétique offrant des bénéfices d’efficacité quantifiables.

L'amélioration du facteur de puissance constitue un autre avantage énergétique. Lorsque la tension est régulée correctement, la demande de puissance réactive des charges inductives diminue et le facteur de puissance global de l’installation s’améliore. Cela réduit la puissance apparente prélevée auprès du fournisseur d’électricité, ce qui, dans de nombreuses structures tarifaires, réduit directement la facture d’électricité grâce à des frais de demande plus faibles. Le régulateur de tension en 3 phases contribue donc à la réduction des coûts énergétiques selon plusieurs dimensions simultanément.

Allongement de la durée de vie des équipements et réduction de la charge de maintenance

Chaque équipement électrique est conçu pour fonctionner dans une plage de tension déterminée, et son fonctionnement prolongé en dehors de cette plage accélère sa dégradation. Les systèmes d’isolation des moteurs et des transformateurs sont particulièrement vulnérables aux contraintes thermiques causées par des surintensités résultant d’irrégularités de tension. En maintenant la tension dans la plage de fonctionnement correcte, un régulateur de tension en 3 phases permet aux équipements de fonctionner dans leur enveloppe thermique conçue, allongeant ainsi directement leur durée de vie.

Les avantages en matière de maintenance sont tout aussi significatifs. Les installations qui mettent en œuvre une régulation efficace de la tension signalent généralement moins de pannes imprévues d’équipements, une fréquence moindre de remplacement des enroulements dans les moteurs et les transformateurs, ainsi qu’un nombre réduit d’interventions sur les défaillances électroniques liées à l’alimentation électrique. Cela se traduit par des coûts de main-d’œuvre pour la maintenance plus faibles, une réduction des besoins en stocks de pièces détachées et une planification plus prévisible des opérations de maintenance — autant d’éléments qui contribuent à l’efficacité opérationnelle et au contrôle des coûts.

Du point de vue du coût sur l’ensemble du cycle de vie, le coût total de possession d’un régulateur de tension en 3 phases est presque toujours inférieur au coût cumulé des dommages matériels, des pertes de production et des interventions de maintenance découlant d’un fonctionnement sans régulation adéquate de la tension. Il s’agit là du fondement économique essentiel qui motive l’adoption de cette technologie dans les secteurs industriel, commercial et des infrastructures à travers le monde.

FAQ

Quels types de charges profitent le plus d’un régulateur de tension triphasé ?

Les charges les plus sensibles aux variations de tension en tirent le plus grand bénéfice. Il s'agit notamment des moteurs asynchrones triphasés, des variateurs de fréquence, des machines à commande numérique par ordinateur (CNC), des systèmes robotiques, des équipements d'imagerie médicale, des serveurs de centres de données et des outils de fabrication de précision. Toute application exigeant des performances constantes, une qualité constante des produits ou une fiabilité élevée des équipements constitue un candidat idéal pour une protection assurée par un régulateur de tension en 3 phases .

En quoi un régulateur de tension triphasé se distingue-t-il d’un onduleur (UPS) ?

A régulateur de tension en 3 phases se concentre spécifiquement sur le maintien d’une tension de sortie correcte dans des conditions variables d’alimentation et de charge. Il ne fournit pas d’alimentation de secours en cas de coupure totale de l’alimentation. Un onduleur (UPS), en revanche, intègre un système de stockage d’énergie et est conçu pour continuer à alimenter les équipements pendant une coupure, mais il ne garantit pas nécessairement le même niveau de précision dans la régulation continue de la tension. Dans de nombreuses installations, les deux dispositifs sont utilisés conjointement : le régulateur assure la qualité continue de la tension, tandis que l’onduleur (UPS) prend le relais en cas d’interruption de l’alimentation.

Un régulateur de tension triphasé peut-il gérer des changements de charge importants et soudains ?

Oui, c’est l’un des cas d’utilisation principaux d’un régulateur de tension en 3 phases . Lorsque des charges importantes telles que des moteurs, des compresseurs ou des machines à souder s’allument ou s’éteignent, elles provoquent des variations rapides de la tension pouvant affecter d’autres équipements sur le même circuit. Le régulateur détecte ces écarts et corrige rapidement la tension de sortie, minimisant ainsi l’impact des événements de tension induits par la charge sur les équipements sensibles en aval. La vitesse de correction dépend de la technologie du régulateur choisie.

Quelle est la position d’installation typique d’un régulateur de tension triphasé dans une installation ?

La position d’installation dépend de la stratégie de protection. Une installation au niveau de l’ensemble de l’installation régulateur de tension en 3 phases installé au niveau du tableau principal d’alimentation, il protège simultanément toutes les charges et convient lorsque l’ensemble de l’installation est confrontée à des problèmes de qualité de tension. Pour protéger des charges sensibles spécifiques, un régulateur dédié installé à proximité de l’équipement qu’il dessert offre une protection plus précise et réactive. Dans les grandes installations, une combinaison des deux approches est souvent utilisée afin de traiter la qualité de la tension à plusieurs niveaux de la hiérarchie de distribution.
