Wie verbessert ein dreiphasiger Spannungsregler die Netzqualität?

In modernen industriellen und gewerblichen Stromversorgungssystemen ist die Aufrechterhaltung stabiler Spannungsniveaus über alle drei Phasen hinweg keine Luxusanforderung – sie stellt vielmehr eine grundlegende betriebliche Voraussetzung dar. Ein 3-phasige Spannungsregler spielt eine zentrale Rolle dabei, sicherzustellen, dass elektrische Geräte jederzeit eine konstante, saubere und ausgewogene Spannungsversorgung erhalten. Ohne eine ordnungsgemäße Spannungsregelung stehen Anlagen vor einer breiten Palette von Problemen mit der Netzqualität, die zu Schäden an Geräten, Produktionsausfällen und erhöhten Energiekosten führen können. Ein Verständnis dafür, wie diese Technologie funktioniert und warum sie wichtig ist, ist unverzichtbar für Ingenieure, Facility-Manager und Einkaufsspezialisten, die auf eine zuverlässige elektrische Infrastruktur angewiesen sind.

Die Beziehung zwischen einem 3-phasige Spannungsregler und die Netzqualität ist direkt und messbar. Sobald die Spannung schwankt, einbricht, ansteigt oder zwischen den Phasen unausgeglichen wird, wirken sich diese Störungen auf jedes angeschlossene Gerät und jedes System aus. Durch die aktive Korrektur dieser Abweichungen sorgt eine gut ausgelegte 3-phasige Spannungsregler schützt empfindliche Geräte, verbessert die Systemeffizienz und verringert die Belastung von Transformatoren und Verteilungskomponenten im gesamten Netz. Dieser Artikel beleuchtet die spezifischen Mechanismen, durch die diese Regler die Netzqualität verbessern, und erläutert, warum ihr Einsatz eine fundierte technische sowie wirtschaftliche Entscheidung darstellt.

Verständnis von Netzqualität und ihren zentralen Herausforderungen

Was Netzqualität in Dreiphasensystemen tatsächlich bedeutet

Netzqualität in einem dreiphasigen elektrischen System bezeichnet den Grad, in dem Spannung und Strom der idealen sinusförmigen Welle mit korrekter Amplitude, Frequenz und Phasenbalance entsprechen. Weichen einer oder mehrere dieser Parameter von ihren Nennwerten ab, verschlechtert sich die Netzqualität. Die Folgen sind keineswegs nur theoretischer Natur: Motoren laufen heißer, Steuerungssysteme versagen und Energie wird als Wärme verschwendet statt in nutzbare Arbeit umgewandelt.

Gerade bei Dreiphasensystemen verstärkt sich die Herausforderung, da jede Ungleichverteilung zwischen den Phasen eine zusätzliche Belastungsschicht hinzufügt. 3-phasige Spannungsregler adressiert dies, indem jede Phase unabhängig überwacht und Korrekturen in Echtzeit vorgenommen werden. Dieser phasenspezifische Ansatz ist es, der die Dreiphasenregelung von einfacheren Einphasenlösungen unterscheidet und sie in industriellen Umgebungen unverzichtbar macht.

Häufige Probleme der Netzqualität umfassen Spannungseinbrüche, die durch den Anlauf großer Motoren verursacht werden, Spannungsanstiege, die durch plötzliche Lastabtrennungen ausgelöst werden, langfristige stationäre Überspannungen oder Unterspannungen aufgrund von Schwankungen der Versorgungsspannung des Netzbetreibers sowie Phasenungleichgewichte, die durch eine ungleichmäßige Lastverteilung entstehen. Jeder dieser Zustände hat eine unterschiedliche Ursache, doch ein 3-phasige Spannungsregler wurde so konstruiert, dass er alle diese Störungen innerhalb eines einheitlichen Rahmens bewältigt.

Die versteckten Kosten einer schlechten Spannungsregelung

Eine schlechte Spannungsregelung kündigt sich selten durch einen dramatischen Ausfall an. Stattdessen verringert sie schleichend die Lebensdauer von Geräten, erhöht die Wartungshäufigkeit und treibt stillschweigend die Energiekosten in die Höhe. Induktionsmotoren sind beispielsweise äußerst empfindlich gegenüber Spannungsunsymmetrie. Bereits eine Spannungsunsymmetrie von 2 % kann zu einem unverhältnismäßig starken Anstieg der Wicklungstemperatur des Motors führen, wodurch die Isolationsalterung beschleunigt und die Betriebslebensdauer verkürzt wird.

Empfindliche elektronische Lasten wie Frequenzumrichter, speicherprogrammierbare Steuerungen (SPS) und Präzisionsinstrumentierung sind ebenso gefährdet. Diese Geräte benötigen eine präzise regulierte Eingangsspannung, um korrekt und zuverlässig zu funktionieren. Wenn die Versorgungsspannung außerhalb ihres zulässigen Eingangsbereichs liegt, schalten sie entweder zur Selbstprotektion ab oder arbeiten im eingeschränkten Modus, was ungenaue Ausgangswerte und unvorhersehbares Verhalten zur Folge hat.

Die finanziellen Auswirkungen gehen über die Kosten für die Reparatur von Geräten hinaus. Produktionsstillstände, Qualitätsmängel aufgrund von Prozessinstabilität sowie die Personalkosten für die Diagnose und Behebung strombedingter Störungen summieren sich rasch. 3-phasige Spannungsregler ist daher nicht nur eine technische Aufrüstung – sie stellt vielmehr eine Kostensteuerungsstrategie mit messbarem Return on Investment dar.

Kernmechanismen zur Verbesserung der Netzqualität

Automatische Spannungskorrektur in allen drei Phasen

Die Netzqualität verbessert, ist die automatische Spannungskorrektur. 3-phasige Spannungsregler das Gerät tastet kontinuierlich die Ausgangsspannung jeder Phase ab und vergleicht den gemessenen Wert mit dem Sollwert. Wird eine Abweichung erkannt, aktiviert der Regler einen Korrekturkreis – typischerweise bestehend aus einem autotransformativen Lastschalter, einem servomotorgetriebenen Variac oder einer solid-state-Schalttopologie –, um die Ausgangsspannung wieder innerhalb der vorgegebenen Toleranzbandbreite zu bringen.

Dieser Korrekturvorgang erfolgt kontinuierlich und mit einer Reaktionszeit, die auf Schwere und Geschwindigkeit des Spannungsereignisses abgestimmt ist. Schnelle elektronische Regler können innerhalb von Millisekunden auf transiente Vorgänge reagieren und eignen sich daher zum Schutz besonders empfindlicher Lasten. Elektromechanische Ausführungen bieten eine etwas langsamere Reaktionszeit, gewährleisten jedoch eine extrem hohe Genauigkeit bei der Regelung im stationären Zustand über lange Zeiträume hinweg. Die Wahl der Technologie hängt von den Anforderungen der jeweiligen Anwendung ab; das zugrundeliegende Ziel – eine stabile Ausgangsspannung zu gewährleisten – bleibt jedoch bei allen Konzepten unverändert.

Indem sie die Ausgangsspannung unabhängig von Vorgängen auf der Versorgungsseite oder Änderungen der angeschlossenen Last konstant hält, 3-phasige Spannungsregler entkoppelt die Einrichtung empfindliche Geräte effektiv von den unvorhersehbaren Schwankungen im vorgelagerten Stromnetz. Diese Entkopplung ist die grundlegende Ursache für die Verbesserung der Netzqualität, die die Anwender wahrnehmen.

Phasenausgleich und seine Rolle für die Systemstabilität

Neben der Korrektur absoluter Spannungswerte trägt ein hochwertiger 3-phasige Spannungsregler behandelt zudem die Phasenungleichgewicht — einen Zustand, bei dem die Spannungsamplitude an einer oder mehreren Phasen signifikant von den anderen abweicht. Phasenungleichgewicht tritt insbesondere in Anlagen mit großen einphasigen Lasten auf, die ungleichmäßig auf die drei Phasen verteilt sind, oder in Versorgungsnetzen, die eine Mischung aus einphasigen und dreiphasigen Kunden versorgen.

Wenn die Phasen ungleich belastet sind, ziehen dreiphasige Motoren ungleiche Ströme aus jeder Phase, wodurch negative Sequenzstromanteile entstehen, die Bremsmoment und übermäßige Wärmeentwicklung in den Motorwicklungen verursachen. Dies ist gleichzeitig mechanisch zerstörerisch und thermisch schädlich. Ein 3-phasige Spannungsregler regler, der jede Phase unabhängig regelt, kann dieses Ungleichgewicht am Einspeisepunkt ausgleichen und sicherstellen, dass jede Phase unabhängig von der Asymmetrie der Versorgung dieselbe geregelte Spannung an die Last abgibt.

Die Kettenreaktion einer effektiven Phasenabstimmung wirkt sich auf das gesamte Verteilnetz aus. Die Transformatorenverluste werden reduziert, die Ströme in den Neutralleitern minimiert und die Gesamteffizienz des Stromversorgungssystems verbessert sich. Dies sind systemische Vorteile, die sich im Zeitverlauf verstärken und sowohl zu niedrigeren Betriebskosten als auch zu einer längeren Lebensdauer der Infrastruktur beitragen.

Integration von 3-Phasen-Spannungsreglern in Verteilnetze

Kompatibilität mit Transformatoren und Verteilarchitektur

Ein 3-phasige Spannungsregler arbeitet nicht isoliert — sie ist stets Teil einer umfassenderen Stromverteilungsarchitektur. Um eine stromqualitätsbezogene Lösung zu entwerfen, die von Anfang bis Ende effektiv funktioniert, ist es unerlässlich, zu verstehen, wie sie in andere Komponenten integriert wird, insbesondere in Verteilungstransformatoren. Transformatoren und Regler erfüllen ergänzende Funktionen: Der Transformator erhöht oder senkt die Spannung auf das für das Verteilungsnetz geeignete Niveau, während der Regler diese Spannung innerhalb enger Toleranzen hält, wenn sich Lastbedingungen und Versorgungsschwankungen ändern.

In vielen industriellen Anlagen befindet sich der 3-phasige Spannungsregler auf der Sekundärseite des Hauptverteilertransformators, nahe der Last, die er versorgt. Diese Position ermöglicht es ihm, Spannungsabfälle über Zuleitungsleitungen sowie Schwankungen der Sekundärausgangsspannung des Transformators auszugleichen. In größeren Anlagen können mehrere Regler an verschiedenen Stellen der Verteilungshierarchie eingesetzt werden, um eine lokalisierte Regelung dort bereitzustellen, wo sie am dringendsten benötigt wird.

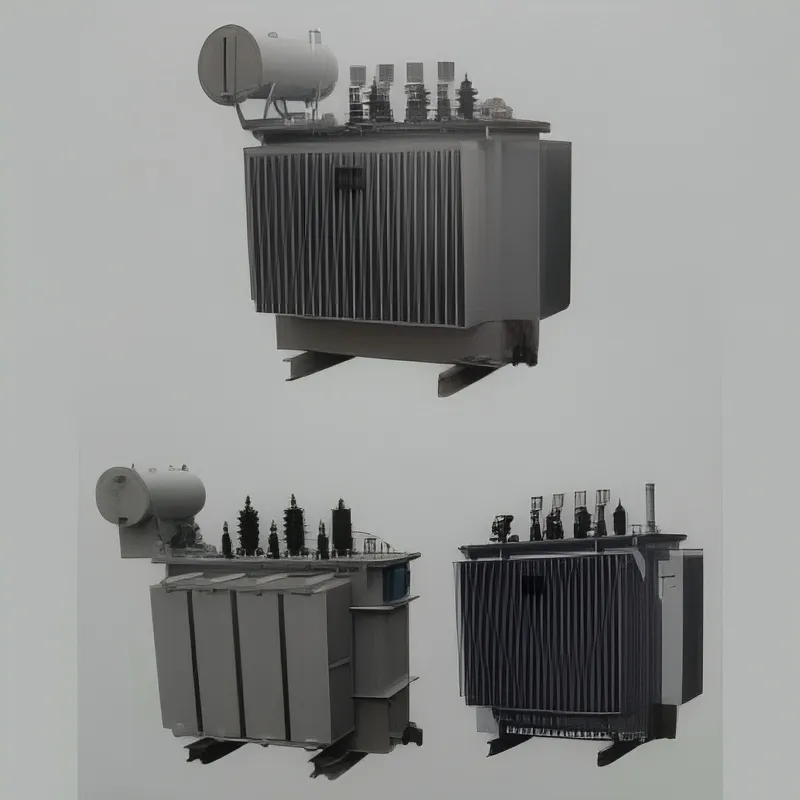

Für Anlagen, die betrieben werden 3-phasige Spannungsregler geräte neben modernen ölgekühlten Verteilungstransformatoren, liefert das kombinierte System sowohl eine hohe Genauigkeit bei der Spannungsumwandlung als auch dynamische Regelungsfähigkeit. Diese Kombination gilt in der industriellen Stromversorgungstechnik allgemein als Best Practice, da sie sowohl die statischen als auch die dynamischen Aspekte des Spannungsmanagements gleichzeitig adressiert.

Lastempfindlichkeit und anwendungsspezifische Einsatzplanung

Nicht alle Lasten weisen dieselbe Empfindlichkeit gegenüber Spannungsschwankungen auf, und eine wirksame Power-Quality-Strategie berücksichtigt dies bei der Auswahl und dem Einsatz eines 3-phasige Spannungsregler . Schwere Motorlasten können beispielsweise etwas größere Spannungstoleranzen vertragen als präzise elektronische Geräte oder medizinische Messinstrumente. Die Kenntnis des Empfindlichkeitsprofils der angeschlossenen Geräte ermöglicht es Ingenieuren, für jede Anwendung die richtige Regelbandbreite, Reaktionsgeschwindigkeit und Leistungskapazität festzulegen.

In Rechenzentren und Telekommunikationseinrichtungen ist die Spannungsstabilität entscheidend, da Serverhardware und Netzwerkgeräte bei inkonsistenter Versorgungsspannung Datenfehler, unerwartete Abschaltungen oder eine beschleunigte Alterung erfahren können. Ein 3-phasige Spannungsregler auf Ebene der gesamten Anlage oder auf Ebene der Rack-PDU bereitgestelltes Gerät stellt die stabile Eingangsspannung bereit, die diese hochwertigen Assets erfordern. Die Investition in eine solche Regelung auf dieser Ebene amortisiert sich in der Regel sehr schnell durch die Vermeidung sogar nur eines einzigen ungeplanten Ausfalls.

In Fertigungsumgebungen mit CNC-Maschinen, Robotern oder Präzisionsschweißanlagen führt Spannungsinstabilität unmittelbar zu Schwankungen in der Produktqualität. Maßabweichungen an bearbeiteten Teilen, Schweißfehler und inkonsistente Roboterpositionierung sind sämtlich Symptome, die auf eine unzureichende Spannungsregelung auf Maschinenebene zurückgehen können. Der Einsatz eines 3-phasige Spannungsregler speziell für diese kritischen Maschinen vorgesehenen Geräts isoliert sie von Versorgungsseitigen Schwankungen und trägt direkt zur Prozessqualität und Wiederholgenauigkeit bei.

Langfristige Vorteile und betriebliche Vorzüge

Energieeffizienzsteigerung durch optimierte Spannungsniveaus

Einer der weniger intuitiv offensichtlichen Vorteile eines 3-phasige Spannungsregler ist sein Beitrag zur Energieeffizienz. Wenn die Spannung für jede angeschlossene Last auf oder nahe dem optimalen Niveau gehalten wird, wird der Energieverbrauch minimiert. Überspannungsbedingungen führen dazu, dass Motoren und andere induktive Lasten übermäßigen Blindstrom ziehen, was Verluste erhöht und den Leistungsfaktor verschlechtert. Unterspannungsbedingungen bewirken, dass dieselben Lasten höhere Ströme ziehen müssen, um ihre Ausgangsleistung aufrechtzuerhalten, wodurch ebenfalls Verluste zunehmen.

Dadurch, dass die Spannung kontinuierlich auf dem optimalen Niveau gehalten wird, reduziert ein 3-phasige Spannungsregler diese übermäßigen Ströme sowie die damit verbundenen I²R-Verluste im gesamten Verteilungsnetz. In Anlagen mit großen Motorlasten können sich die kumulierten Energieeinsparungen über ein Jahr hinweg erheblich summieren. Damit ist der Regler nicht nur ein Gerät zur Verbesserung der Netzqualität, sondern auch ein aktives Energiemanagement-Tool mit messbaren Effizienzvorteilen.

Die Verbesserung des Leistungsfaktors ist ein weiterer energiebezogener Vorteil. Wenn die Spannung korrekt geregelt wird, verringert sich der Blindleistungsbedarf induktiver Lasten und der gesamte Leistungsfaktor der Anlage verbessert sich. Dadurch sinkt die von der Versorgungsunternehmen bezogene Scheinleistung, was bei vielen Tarifstrukturen direkt zu einer Senkung der Stromrechnung durch niedrigere Leistungspreise führt. Die 3-phasige Spannungsregler trägt daher gleichzeitig auf mehreren Ebenen zur Reduzierung der Energiekosten bei.

Verlängerte Lebensdauer der Geräte und geringerer Wartungsaufwand

Jedes elektrische Gerät verfügt über einen vorgegebenen Betriebsspannungsbereich, und ein dauerhafter Betrieb außerhalb dieses Bereichs beschleunigt den Verschleiß. Isolationssysteme in Motoren und Transformatoren sind besonders anfällig für thermische Belastung, die durch Überstrombedingungen infolge von Spannungsschwankungen entsteht. Durch die Aufrechterhaltung der Spannung innerhalb des zulässigen Betriebsbereichs sorgt eine 3-phasige Spannungsregler dafür, dass die Geräte innerhalb ihres vorgesehenen thermischen Betriebsbereichs arbeiten und verlängert so direkt ihre Einsatzdauer.

Die Wartungsvorteile sind ebenfalls erheblich. Einrichtungen, die eine wirksame Spannungsregelung einsetzen, berichten in der Regel über weniger unerwartete Ausfälle von Geräten, seltener erforderliche Wicklungsaustausche an Motoren und Transformatoren sowie reduzierte Serviceeinsätze aufgrund stromversorgungsbedingter elektronischer Störungen. Dies führt zu niedrigeren Wartungskosten für Arbeitsleistungen, geringeren Anforderungen an den Ersatzteilebestand und vorhersehbareren Wartungsplanungen – allesamt Faktoren, die zur operativen Effizienz und Kostenkontrolle beitragen.

Aus Sicht der Lebenszykluskosten ist die Gesamtbetriebskosten (Total Cost of Ownership) für einen 3-phasige Spannungsregler nahezu immer niedriger als die kumulierten Kosten für Geräteschäden, Produktionsausfälle und Wartungsmaßnahmen, die sich aus dem Betrieb ohne angemessene Spannungsregelung ergeben. Dies ist die grundlegende geschäftliche Argumentation, die weltweit in Industrie-, Gewerbe- und Infrastruktursektoren die Einführung dieser Technologie vorantreibt.

Häufig gestellte Fragen

Welche Lasttypen profitieren am meisten von einem dreiphasigen Spannungsregler?

Lasten mit der höchsten Empfindlichkeit gegenüber Spannungsschwankungen profitieren am meisten. Dazu gehören dreiphasige Asynchronmotoren, frequenzvariable Antriebe, CNC-Maschinen, Robotersysteme, medizinische Bildgebungsgeräte, Server in Rechenzentren sowie Präzisionsfertigungswerkzeuge. Jede Anwendung, bei der eine konsistente Leistung, Produktqualität oder Gerätezuverlässigkeit entscheidend ist, eignet sich besonders gut für den Schutz durch ein 3-phasige Spannungsregler .

Wie unterscheidet sich ein dreiphasiger Spannungsregler von einer USV-Anlage?

Ein 3-phasige Spannungsregler konzentriert sich speziell auf die Aufrechterhaltung der korrekten Ausgangsspannung bei wechselnden Versorgungs- und Lastbedingungen. Er stellt keine Notstromversorgung bei einem vollständigen Versorgungsausfall bereit. Eine USV-Anlage hingegen verfügt über Energiespeicher und ist darauf ausgelegt, auch während eines Ausfalls weiterhin Strom zu liefern; sie bietet jedoch möglicherweise nicht dieselbe Genauigkeit bei der stationären Spannungsregelung. In vielen Installationen werden beide Geräte gemeinsam eingesetzt – der Regler sorgt für die kontinuierliche Spannungsqualität, während die USV Ausfälle der Versorgung abfängt.

Kann ein dreiphasiger Spannungsregler plötzliche große Laständerungen bewältigen?

Ja, dies ist einer der zentralen Anwendungsfälle für einen 3-phasige Spannungsregler . Wenn große Lasten wie Motoren, Kompressoren oder Schweißmaschinen ein- oder ausgeschaltet werden, verursachen sie schnelle Spannungsänderungen, die andere Geräte auf derselben Leitung beeinträchtigen können. Der Regler erkennt diese Abweichungen und korrigiert die Ausgangsspannung schnell, wodurch die Auswirkungen lastbedingter Spannungsereignisse auf empfindliche nachgeschaltete Geräte minimiert werden. Die Korrekturgeschwindigkeit hängt von der gewählten Reglertechnologie ab.

Welche typische Einbauposition hat ein dreiphasiger Spannungsregler in einer Anlage?

Die Einbauposition hängt von der Schutzstrategie ab. Eine anlagenweite 3-phasige Spannungsregler die Installation am Hauptzuführungsverteiler schützt alle Lasten gleichzeitig und ist geeignet, wenn die gesamte Anlage unter Spannungsqualitätsproblemen leidet. Für den Schutz spezifischer empfindlicher Lasten bietet ein dedizierter Regler, der nahe am zu schützenden Gerät installiert ist, einen präziseren und schneller reagierenden Schutz. In großen Anlagen wird häufig eine Kombination aus beiden Ansätzen eingesetzt, um die Spannungsqualität auf mehreren Ebenen der Verteilungshierarchie zu gewährleisten.
