Ogólne
Asortyment produktowy
-kVA: od 5 MVA do 31,5 MVA
-Wzrost temperatury maks. 65°C
-Typ chłodzenia: ONAN & ONAF
-Częstotliwość znamionowa: 60 Hz & 50 Hz
-Napięcie pierwotne: od 33 kV do 66 kV
-Napięcie wtórne: od 6,6 kV do 11 kV lub inne -Regulacja napięcia: OLTC & OCTC
Specyfikacja techniczna

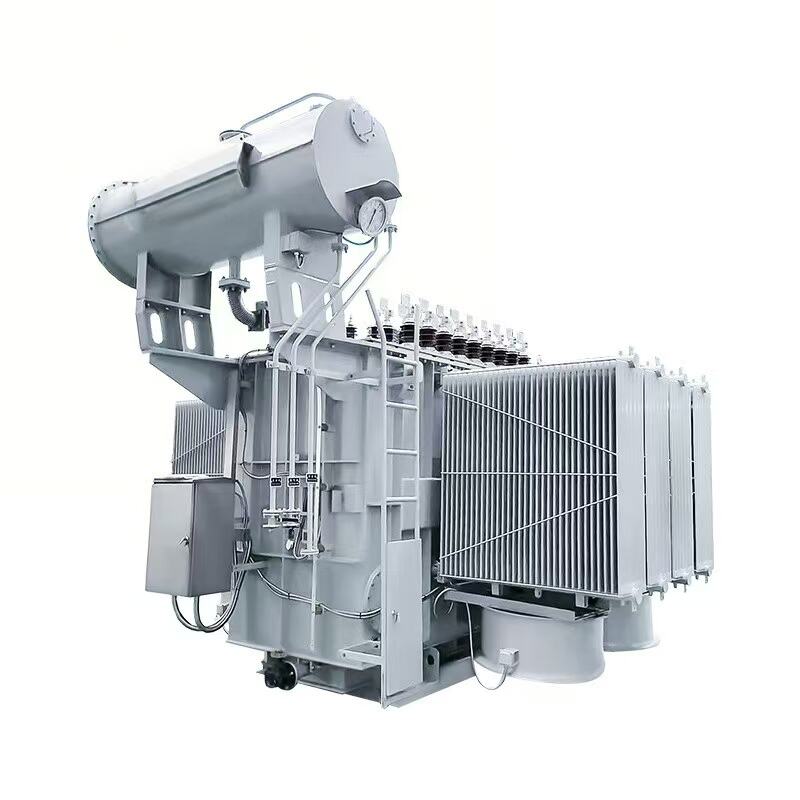

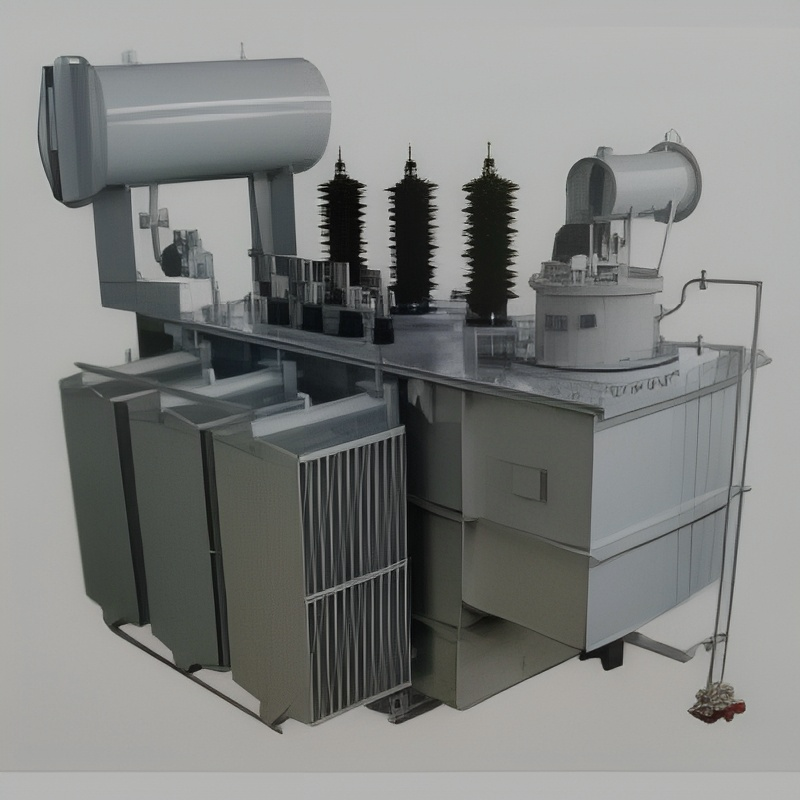

Trójfazowy transformator mocy z dwiema uzwojeniami
KVA | Napięcie | Grupa Wektorowa | STRATY (kW) | Prąd jałowy% | Waga ((Kg) | Całkowite wymiary mm | |||||
N. N. KV |
N. S KV |
Strata przy bezładunku | Straty obciążeniowe | Waga oleju | Waga całkowita | L | W | H | |||
5000 | 4.32 | 31.38 | 0.48 | 2200 | 11000 | 3050 | 2500 | 3050 | |||
6300 | 33 | 6,3 6,6 | 5.25 | 35.06 | 0.48 | 2700 | 13000 | 3100 | 2760 | 3100 | |
8000 | 35 34,5 38,5 | 11 | 7.2 | 38.48 | 0.42 | 3200 | 15700 | 3350 | 3050 | 3250 | |
10000 | Lub inne | 15 | Yd11 YNd11 Dyn11 YNyn0 | 8.7 | 45.32 | 0.42 | 3500 | 18000 | 3450 | 3300 | 3350 |
12500 | Lub inne | 10.8 | 53.87 | 0.4 | 3900 | 20800 | 3600 | 3500 | 3400 | ||
16000 | 12.16 | 65.84 | 0.4 | 4400 | 24500 | 3800 | 3600 | 3650 | |||
20000 | 14.4 | 79.52 | 0.4 | 4300 | 30000 | 4000 | 3850 | 3850 | |||
25000 | 17.02 | 94.05 | 0.32 | 6500 | 36300 | 4200 | 4000 | 4000 | |||
31500 | 20.22 | 112.86 | 0.32 | 8000 | 44000 | 4350 | 4150 | 4200 |
